在高壓電的輸送和分配系統中，高壓隔離開關是種關鍵又基礎的電氣設備。它跟別的設備不一樣，核心作用不是切斷或接通有負荷的電流。當電氣設備需要停電檢修，或者要轉換工作狀態時，它能讓設備的所有電極之間，形成符合規定的、一眼就能看清的絕緣距離和空氣空隙。這一步很重要，能直接保障檢修人員的人身安全和設備本身的安全。說白了，它最主要的任務就是實現“電氣隔離”。
一、基本結構

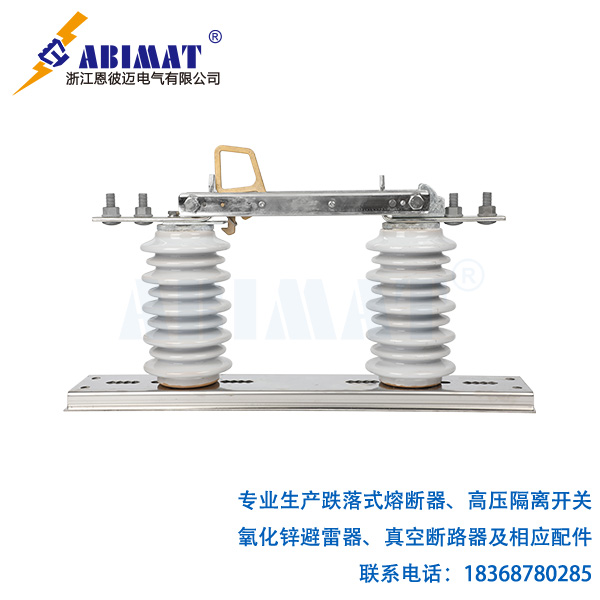

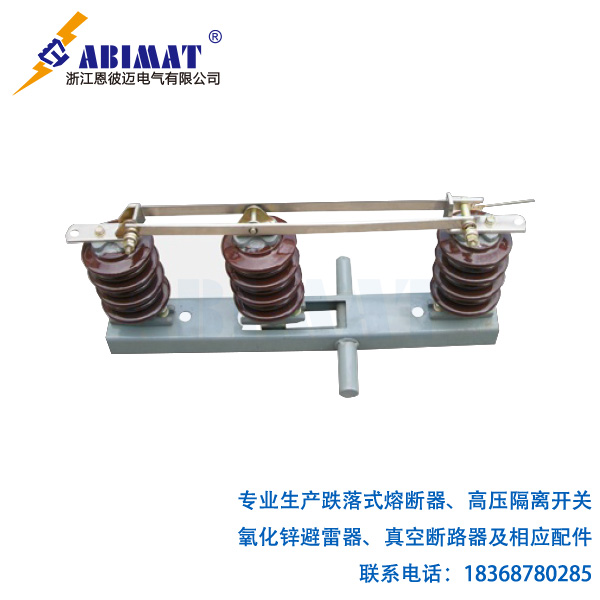

一臺常見的高壓隔離開關，核心零件大致可以分成這么幾類。
導電部分是基礎，里面有靜觸頭、動觸頭這兩種零件，還有導電桿，也有人叫它閘刀。為了讓觸頭接觸得更牢靠，設計人員常把它們做成手指形狀或者薄片形狀。
絕緣部分同樣關鍵。它一方面包括支撐導電部分的支柱絕緣子，復合絕緣子也在這個范疇里；另一方面還有操作絕緣子，像旋轉瓷柱這類，能把操作機構和帶電的部分隔離開，避免觸電風險。
底座和構架負責機械支撐，它們就像設備的“腳”，給整個隔離開關搭起穩固的底子。
操動機構是執行動作的部分。我們可以用手轉手柄、啟動電動機，或者靠氣壓來控制它。它能提供操作時需要的力量，帶著動觸頭完成分閘和合閘這兩個動作。
二、工作原理
隔離開關的工作原理，核心就是靠機械結構的設計，來造出一個可靠的絕緣空氣間隙，或者把已經存在的這個間隙消除掉。
1. 合閘過程
當操動機構收到合閘的指令，比如我們手動轉動操作手柄，或者電機啟動起來，它會通過機械連桿或者旋轉主軸，把力量傳遞給動觸頭。動觸頭也就是閘刀，會繞著自己的支點轉起來，或者直接平移，穩穩地插進靜觸頭里，要么就和靜觸頭緊緊貼在一起。等它到了完全合閘的位置，觸頭之間會通過彈簧之類的結構保持足夠的接觸壓力，這樣就能形成一個電阻很低的電流通道，電路也就跟著通了電。這時候設備進入正常工作狀態，電流會順著這個通道流動。
2. 分閘過程
需要把電路隔離開的時候，操動機構會反過來動作，帶著動觸頭和靜觸頭分開。動觸頭從靜觸頭里拔出來，或者徹底分離之后，兩個電極之間會拉開一段特定的距離。這個距離不是隨便定的，設計人員會結合系統最高工作電壓、絕緣水平，還有安全裕度來仔細計算。分閘完成后，電路的斷開處會留下一個看得見、長度也足夠的空氣間隙?？諝獗旧砭褪呛芎玫慕^緣材料，這個間隙的絕緣能力，足以承受系統可能出現的各種過電壓，不管是工頻過電壓還是雷電過電壓都能應對。這樣就能保證被隔離的設備那一側沒有危險電壓，真正實現可靠的電氣隔離。
三、核心功能與關鍵特性
安全隔離是隔離開關最根本的功能。它斷開處的絕緣性能必須絕對靠譜，要能承受比系統額定電壓高不少的試驗電壓才行。分閘后形成的、能直接看到的空氣間隙，也能給檢修人員一個直觀的安全信號。
隔離開關和斷路器有個最本質的區別——它沒有專門設計的滅弧裝置。這就意味著，它不能用來斷開或者接通有負荷的電流，更沒法斷開短路時產生的大電流。要是違規用它做這些操作，觸頭之間會產生強烈的電弧，而且這個電弧沒法熄滅，最終可能把設備燒壞，甚至引發爆炸。所以操作的時候，大家必須嚴格遵守“倒閘操作”的規矩：分閘時，得先讓斷路器斷開電流，之后再拉開隔離開關；合閘時，要先把隔離開關合上，再讓斷路器接通電路。
在雙母線這類接線方式的電力系統里，隔離開關還能幫著改變系統的運行方式。我們只要操作一組隔離開關，就能把線路或者電器設備，從一組母線切換到另一組母線上繼續運行。
在一些嚴格限定的條件下，隔離開關也能用來接通或斷開小電流。比如母線的電容電流、電壓互感器的勵磁電流，這些都是很小的感性或容性電流，還有避雷器、空載的短引線等，都可以用它來操作。不過具體能不能這么做，一定要參照設備的技術說明書。
總結
高壓隔離開關的工作原理，說到底就是通過機械操作，可控地造出一個符合高壓絕緣要求的、能看得見的空氣斷口，或者把這個斷口拆掉。它是電力系統里少不了的“安全衛士”，結構不算復雜，性能卻很可靠。它的核心使命就是提供一個清晰、安全的電氣隔離點，為系統的停送電、設備的檢修，還有運行方式的轉換，創造安全的條件。正確理解它“只負責隔離，不負責開斷電流”的核心原理，是安全操作和維護這個設備的基礎。
