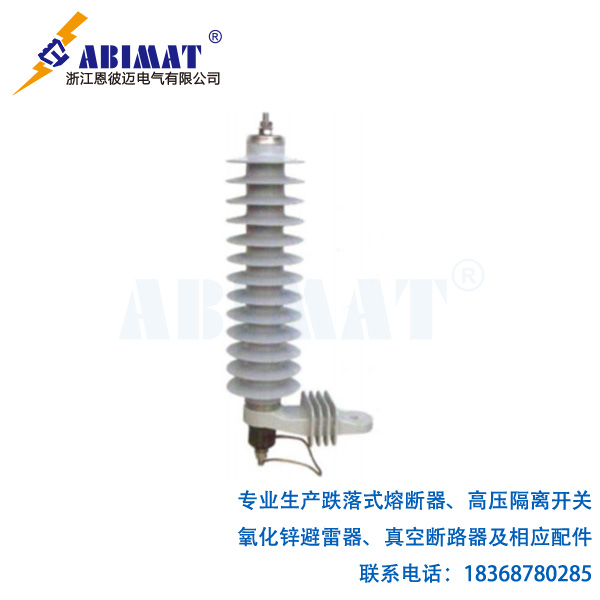

在電力系統的過電壓防護里，避雷器是關鍵設備。它的作用是保護變壓器這類核心設備的絕緣，避免雷電以及操作過電壓帶來的損害。不過，避雷器的保護效果有局限，它與變壓器之間的電氣距離，直接決定了保護是否有效。接下來，我們就深入分析這個最大允許距離的決定因素、計算原理以及工程應用。
一、核心原理：距離效應與電壓振蕩
避雷器的保護原理很明確。當過電壓達到它的動作電壓時，它會快速動作，把過電壓限制在預設的保護水平（像殘壓）以下。但當雷電波侵入時，情況會變得復雜。波在避雷器安裝點和變壓器之間的導線上傳播，會產生特殊的物理過程。
一方面是波過程與反射。雷電波屬于高頻電磁波，它在導線上傳播需要時間。避雷器動作后，它鉗制的電壓波（和殘壓相近）會向變壓器傳播。等這個波到達變壓器的開路末端時，會發生全反射。這就導致變壓器端子上實際承受的電壓，可能比避雷器的殘壓還高。
另一方面是距離導致的電壓升高。導線本身有電感，還有對地電容。在陡坡頭的雷電波作用下，這段導線會形成一個 LC 振蕩電路。我們可以用一個近似公式來表示變壓器承受的最大電壓Ut，即Ut=Ures+2avl。公式里，Ures代表避雷器殘壓，a是侵入波陡度（單位為 kV/μs，l是避雷器與變壓器間的電氣距離（單位為 m），v是波速（大約為 300m/μs）。從這個公式能清楚看到，變壓器上的過電壓和距離l、波陡度a成正比例關系。距離越長，振蕩現象越明顯，電壓升高的情況也越嚴重。
二、決定最大允許距離的關鍵因素
最大允許距離不是固定數值，它會隨著一些因素變化而變化。
變壓器的絕緣水平是根本約束。變壓器的雷電沖擊耐受電壓LIWV必須比它可能出現的最大電壓Ut)高，也就是要滿足LIWV > Ut。絕緣水平越高，允許的距離就能越長。
避雷器的保護特性也很重要。避雷器的殘壓越低，它的保護水平就越好，這樣就能為距離留出更大的裕度。
侵入波的陡度是最關鍵且最不確定的因素。波陡度的大小，和雷擊點的遠近、線路參數、桿塔沖擊接地電阻等都有關系。在計算時，我們通常會采用標準值，或者根據系統實際情況進行估計。規程里經常會取 1m/μs 的陡度，把它作為典型計算條件。
接線方式與系統結構也會產生影響。就一路進線的情況來說，這是最不利的。因?yàn)槔纂姴苤苯忧秩?，所以?duì)距離的要求最嚴格。要是有多路進線，或者系統中存在電纜段，情況就不同了。電纜能顯著降低波陡度，這樣一來，允許的安裝距離就能更大。
三、工程計算與規程參考
在工程實踐中，我們通常會用簡化計算的方法，或者遵循國家標準與設計規程。
根據前面提到的電壓升高公式，再設定好變壓器絕緣水平和避雷器殘壓之間的絕緣配合系數（一般取 1.4，也就是LIWV≥1.4Ures?，就能推導出最大允許距離lmax的簡化公式，即lmax?≤2a(LIWV/1.4?Ures?)?v?
拿一臺 110kV 變壓器來說，它的 LIWV 為 450kV，配套的避雷器在 5kA 下的殘壓Ures是 260kV，侵入波陡度 a 取 1m/μs（相當于 1000kV/μs），波速 v 為 300m/μs。我們來估算一下它的最大允許距離。首先計算允許的變壓器端電壓，450 除以 1.4，結果大約是 321kV。接著算電壓升高裕度，用 321kV 減去 260kV，得到 61kV。最后代入公式計算最大允許距離，（61 乘以 300）再除以（2 乘以 1000），結果約為 9.15 米。從這個結果能看出，在這樣嚴苛的條件下，避雷器必須安裝在離變壓器非常近的位置。
再看實際規程要求。我國有《交流電氣裝置的過電壓保護和絕緣配合設計規范》（GB/T 50064-2014）這類標準，它們沒有直接給出一個通用的精確數值，但核心思想很明確：要通過仿真計算或者典型配置來確定距離，而且原則上，避雷器應該盡可能靠近被保護的變壓器安裝。

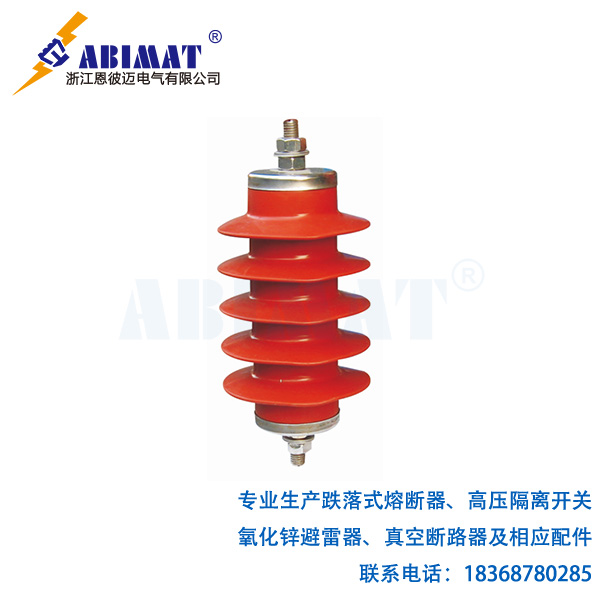

就 35kV 及以下的變配電所而言，如果是一路進線，這個距離通常建議控制在 10 米以內。對于 110kV 及以上的重要變電站，我們可以使用金屬氧化物避雷器（MOA），再結合詳細的侵入波仿真計算，這樣允許的距離能適當放寬，但仍然需要進行嚴格論證。
四、結論與建議
避雷器與變壓器之間的最大允許距離，是一個涉及電磁暫態過程的復雜技術問題。它的核心目的，是克服 “距離效應” 帶來的電壓升高問題，確保變壓器絕緣始終處于避雷器的有效保護范圍內。
在工程實踐中，我們要遵循一定的原則。其一是就近安裝，不管什么情況，恩彼邁避雷器都應該盡可能靠近變壓器安裝，特別是它的高壓側引下線點到變壓器套管的連線，要做到最短。其二是規范遵循，要嚴格遵守國家以及行業的設計規范，對于重要的變電站，必須進行侵入波過電壓計算，以此驗證保護效果。其三是全面考慮，不能只關注距離，還要考慮接地網的連接情況，確保避雷器動作時，能快速泄放雷電流。
不存在一個能 “放之四海而皆準” 的最大允許距離值。它是系統絕緣配合中的關鍵環節，必須結合具體的設備參數、系統結構以及過電壓水平，進行嚴謹?shù)姆治雠c設計。
