在現代電力系統中,可靠的設備維護對于保障電力供應的穩定至關重要。恩彼邁電氣推出的可卸式避雷器,為電力系統的安全運行帶來了創新性的解決方案。

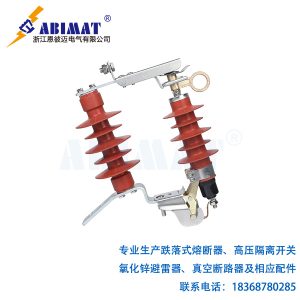

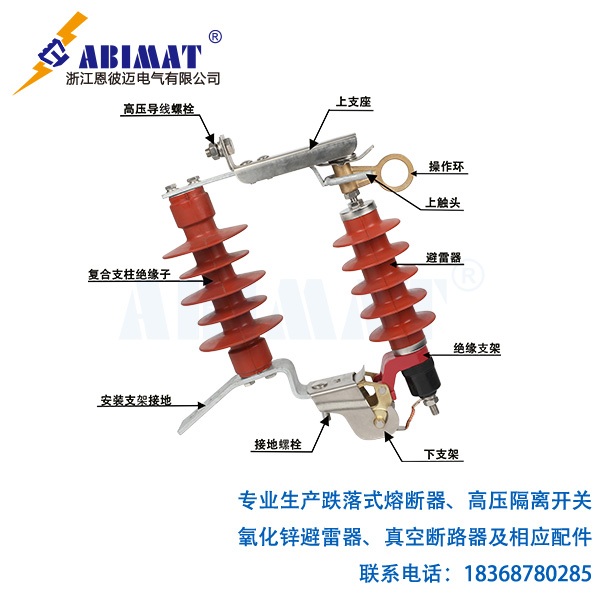

這款可卸式避雷器是將配電型氧化鋅避雷器進行巧妙改裝,安裝在跌落式熔斷器的跌落式結構上。這一設計帶來了諸多優勢,在不斷電的情況下,借助絕緣拉閘和桿,電力維護人員可以方便地對避雷器進行檢測、維修和更換。這不僅保證了線路的暢通,還大大減少了維護人員的工作強度和時間,特別適用于不宜停電的場所,如郵電通訊、機場車站、醫院、繁華商業區等。
第二代跌落式避雷器更是增加了脫離器,當避雷器出現異常時,利用工頻短路電流使脫離器動作,接地端自動脫開,避雷器元件翻落,退出運行,防止事故進一步擴展,同時也便于維護人員及時發現問題進行維修和更換。
恩彼邁電氣采用目前國際最先進的 RWI2 型跌落機構,接觸可靠,分合靈活。同時,還采用了負荷支柱不銹鋼蓋等先進配件,具有防污、動作速度快、電流范圍廣的優點,且能耐受規定電流沖擊和動作負載。產品性能嚴格滿足國家標準 GB11032(eqV IEC60099 - 4:2009)《交流無間隙金屬氧化物避雷器》、JB/T8952《交流系統用負荷外套無間隙金屬氧化物避雷器》、GB311.1《高壓輸變電設備的絕緣配合》。恩彼邁電氣的可卸式避雷器以其創新的設計和卓越的性能,為電力系統的安全穩定運行提供了堅實保障。
可卸式避雷器技術參數
| 避雷器型號 | HY5WS-10/30DL | HY5WS-10/30DL-TR | HY5WS-10/30DL-TB | HY5WS-17/50DL | HY5WS-17/50DL-TR | HY5WS-17/50DL-TB |
|---|---|---|---|---|---|---|
| 系統額定電壓 | 6kV(r.m.s) | 6kV(r.m.s) | 6kV(r.m.s) | 10kV(r.m.s) | 10kV(r.m.s) | 10kV(r.m.s) |
| 避雷器額定電壓 | 10kV(r.m.s) | 10kV(r.m.s) | 10kV(r.m.s) | 17kV(r.m.s) | 17kV(r.m.s) | 17kV(r.m.s) |
| 持續運行電壓 | 8kV(r.m.s) | 8kV(r.m.s) | 8kV(r.m.s) | 13.6kV(r.m.s) | 13.6kV(r.m.s) | 13.6kV(r.m.s) |
| 直流參考電壓(U 1mA) | ≮15kV | ≮15kV | ≮15kV | ≮25kV | ≮25kV | ≮25kV |
| 0.75U1mA泄露電流 | ≯30μA | ≯30μA | ≯30μA | ≯30μA | ≯30μA | ≯30μA |
| 雷電沖擊電流下殘壓 | ≮30kV | ≮30kV | ≮30kV | ≮50kV | ≮50kV | ≮50kV |
| 操作沖擊電流下殘壓 | ≮25.6kV | ≮25.6kV | ≮25.6kV | ≮42.5kV | ≮42.5kV | ≮42.5kV |
| 方波通流容量(2ms) | ≮150A | ≮150A | ≮150A | ≮150A | ≮150A | ≮150A |
| 大電流沖擊耐受 | 40≮kA | 40≮kA | ≮40kA | ≮40kA | ≮40kA | ≮40kA |
| 適用場所 | 配電 | 配電 | 配電 | 配電 | 配電 | 配電 |
