在10kV及以下配電網和配電變壓器系統里，跌落式熔斷器是個不可或缺的“角色”。這種戶外高壓保護電器結構簡單，既經濟又可靠，把負荷開關的功能與過載、短路保護的作用集于一身，是電力系統里隔離線路、保護設備的常用裝置。
結構組成與核心部件

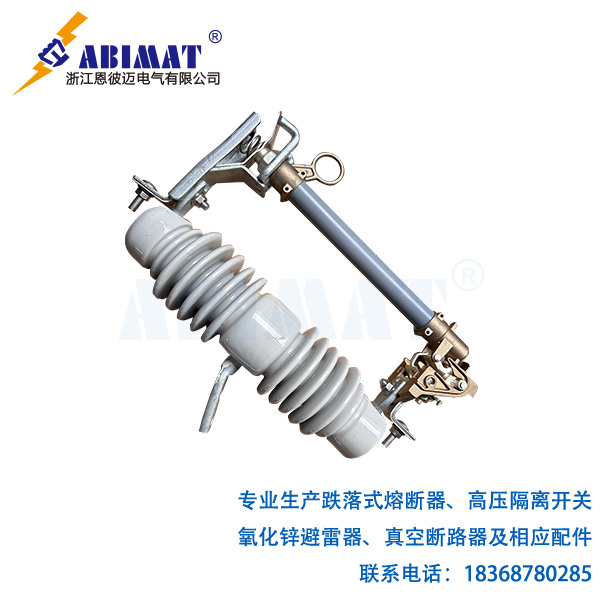

跌落式熔斷器主要由絕緣支座、動靜觸頭及熔絲管三部分構成。絕緣支座一般用陶瓷或環氧樹脂這類材料制作，既要保證電氣絕緣性能，又要提供穩固的機械支撐。上靜觸頭通過安裝板固定在支座頂端，下靜觸頭則裝在支座下端。這三部分里，熔絲管是最核心的部件，它的外層通常是環氧玻璃布或酚醛紙卷做的耐候性管筒，內部核心包含三個關鍵部分。
熔體也就是我們常說的熔絲，由銀、銅這類低熔點、高導電率的合金制成，它的額定電流都經過精確校準。滅弧管是第二個關鍵部分，常采用產氣材料比如鋼紙管，或者是裝有石英砂等滅弧介質的結構。當熔體熔斷產生電弧時，它能快速產生氣體，或是利用狹縫滅弧原理冷卻電弧、切斷電弧。最后是扭力機構，熔絲管兩端都裝有觸頭，依靠彈簧這類張緊機構讓動觸頭與靜觸頭保持緊密接觸。一旦熔體熔斷，這個機構就會釋放，熔管在重力作用下迅速跌落，形成清晰的斷開距離。
工作原理與動作過程
跌落式熔斷器的保護功能，是靠電流的熱效應來實現的，整個工作過程很清晰。正常運行時，系統電流在額定值以內，熔體產生的熱量能及時散發，保持穩定狀態，熔絲管在張緊機構的作用下，穩穩地和上下靜觸頭接觸，電路也就保持導通。
當被保護的線路或設備出現嚴重過載、短路這類故障時，故障電流會突然增大，熔體在極短時間內就會被加熱到熔化溫度并熔斷，這時熔絲管內就會產生電弧。電弧的高溫會讓滅弧管內壁迅速產生大量氣體，管內壓力急劇升高，形成強烈的縱向吹弧效果，確保電弧在電流過零時被可靠熄滅。
熔體熔斷的同時，熔絲管的張緊機構也會釋放，上動觸頭在機械力和自身重力的共同作用下，快速脫離上靜觸頭。之后整個熔管會繞下支點向下翻轉，最終懸掛在支架下端，形成一個清晰可見、安全距離足夠的空氣絕緣斷口。這個“跌落”動作不只是分閘狀態的明確信號，也為后續檢修提供了安全的隔離條件。
準化通用互換跌落式熔斷器-恩彼邁.jpg)
主要特點與應用優勢
在配電網中，跌落式熔斷器能被廣泛使用，離不開它自身的諸多優勢。它的結構簡單，制造成本和維護成本都比較低，安裝起來也很方便，經濟性和簡易性都很突出。同時它的“跌落”狀態是個直觀的分閘標識，就算在遠處也能看清，運行人員借此能快速定位故障區段。
熔斷跌落后，它的兩端會形成明顯的空氣間隙，這就讓它兼具了隔離開關的功能，能保障檢修工作的安全。另外它還有一定的限流特性，在短路電流達到峰值前就能迅速熔斷并斷開電路，減輕了故障電流對系統的沖擊。
實際應用中，它常被用在10kV配電線路分支線、配電變壓器以及電容器的保護上，其中在配電變壓器保護中，主要應對內部短路和嚴重過載問題。在額定電流范圍內，我們也能用它來分、合正常的負荷電流。
注意事項
使用跌落式熔斷器時，我們也要關注它的保護局限性。就它的安-秒特性曲線來說，誤差相對較大，進行動作選擇性配合時需要仔細計算。它不適合頻繁操作，而且熔體熔斷后必須更換，這就導致恢復供電的時間比較慢。
作為中壓配電網里基礎且重要的安全防線，恩彼邁跌落式熔斷器憑借獨特結構、可靠原理以及突出的經濟性，在保障電網安全穩定運行和設備安全方面，一直發揮著不可替代的作用。
