在 10kV 配電網里，跌落式避雷器是很關鍵的保護設備。它能實現過電壓保護（也就是防雷），并且具備線路可見斷開點的功能。它的連接方式是否正確，直接關系到防雷效果、設備安全以及運維方便程度。我們想實現最佳連接效果，就得遵循 “安全、可靠、規范、便捷” 的原則。
一、型號的基本構成?
一個完整的避雷器型號，通常包含這幾個部分，一般格式是：系列代號 - 標稱放電電流 - 結構特征 / 額定電壓 - 附加特征。?
我們拿常見的型號 HY5WZ-51/134 來舉例，一步步拆解說明：?
H 是系列代號，代表 “復合外套”，這是目前最主流的類型。其他常見的系列代號里，F(xiàn) 在舊標準中有時也代表 “復合外套”；Y 代表 “金屬氧化物”，這是避雷器核心電阻片的材料；HY 組合起來，常被用作復合外套無間隙金屬氧化物避雷器的總稱；另外像 G 代表（GIS 用）、T 代表（電氣化鐵道用），這些也很常見。?
Y 是用途代號，代表 “電站用”。不同用途有對應的代號：拿 S 來說，代表 “配電用”，通常用在 10kV 及以下的配電系統里；Z 代表 “電站用”，用在發電廠、變電站這類重要場所；R 代表 “保護電容器組用”；T 代表 “電氣化鐵道用”；D 代表 “電機用”，比如發電機、電動機都適用。?
5 是標稱放電電流（單位千安），這個參數指的是避雷器能承受的 8/20 微秒雷電沖擊電流波的峰值，是衡量避雷器泄放雷電流能力的關鍵參數。常見的等級有 2.5 千安、5 千安、10 千安、20 千安，數字越大，通流能力越強，通常用在更高電壓等級或者更重要的位置。?
W 是結構特征，代表 “無間隙”，這是現代金屬氧化物避雷器（MOA）的主要特征。其他結構特征代號里，C 代表 “串聯間隙”，B 代表 “并聯間隙”。?
Z 在這里是設計序號或者外套材料特征，有時也代表 “電站型”，和前面第二位的 Y 會有重疊。在這個型號里，它常和前面的 W 結合，意思是 “無間隙、電站型、復合外套”。不同制造商對這個字母的約定，可能會有一點差異。?
-51 代表避雷器的額定電壓（單位千伏，有效值），指的是避雷器兩端允許施加的最大工頻電壓有效值。這個數值必須大于系統可能出現的暫時過電壓，是保證避雷器在故障后能安全滅弧的關鍵參數。在這個例子里，額定電壓就是 51 千伏。?
/134 代表標稱放電電流下的殘壓（單位千伏，峰值），指的是當標稱放電電流（這個例子里是 5 千安）通過避雷器時，它兩端產生的電壓峰值。殘壓是衡量避雷器保護水平的核心指標，數值越低，說明被保護設備承受的過電壓越小，保護效果越好。這個例子里，殘壓就是 134 千伏。
二、常見避雷器型號舉例?
先看 YH5WZ-51/134，這是一款金屬氧化物避雷器，用途是電站用，標稱放電電流 5 千安，結構無間隙，額定電壓 51 千伏，殘壓 134 千伏。?
再講 HYSWR-17/45，它是復合外套避雷器，用途是電站用，標稱放電電流 5 千安，結構無間隙，專門用來保護電容器組，額定電壓 17 千伏，殘壓 45 千伏，主要用在并聯電容器組的過電壓保護上。?

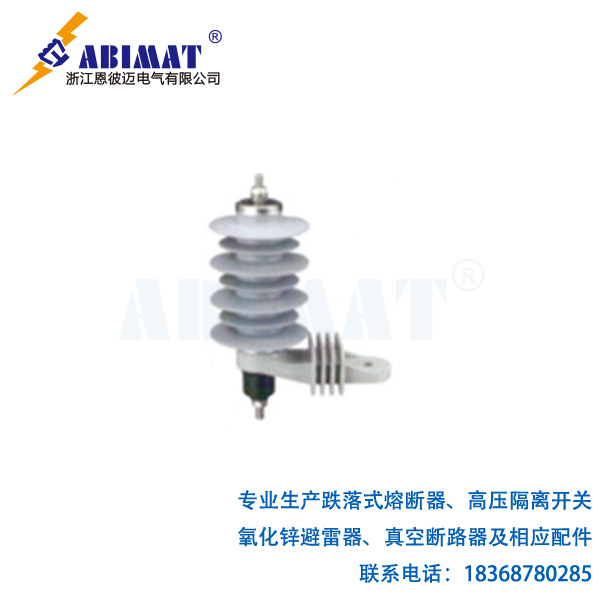

另外還有 HY1.5W-0.5/2.6，這是復合外套的低壓避雷器，用途是配電用，標稱放電電流 1.5 千安，結構無間隙，額定電壓 0.5 千伏，殘壓 2.6 千伏。
要是裝錯了位置，把它安到熔斷器的電源側，一旦避雷器出故障，就會直接導致熔斷器熔斷，或者讓上一級開關跳閘，造成不必要的停電。
三、選型要點總結?
我們解讀型號，最終目的是正確選型。選型時，要重點關注三個從型號里能直接看出來的參數：?
其一要看額定電壓，必須根據系統運行的最高相電壓以及可能出現的暫時過電壓來選，不能低于系統要求。?
其二是標稱放電電流，要根據安裝地點的重要性、雷電活動強度以及被保護設備的性質來選。變電站進口處通常選 10 千安或更高的，配電線路末端可選 5 千安的。?
其三是殘壓，在滿足絕緣配合的前提下，殘壓越低越好。要確保被保護設備的絕緣水平（BIL）高于避雷器的殘壓，并且留有足夠的裕度。
結論
恩彼邁避雷器的型號濃縮了它的技術特性，是一套嚴謹?shù)募夹g(shù)語言。我們通過系統拆解型號里的字母與數字，能快速掌握它的應用場所、絕緣結構、保護性能等關鍵信息。這樣在電力系統設計與運維中，我們才能做出準確、合理的選擇，保障電網以及設備的安全穩定運行。實際應用中，除了型號，我們還得參考制造商提供的詳細技術資料與說明書。?
