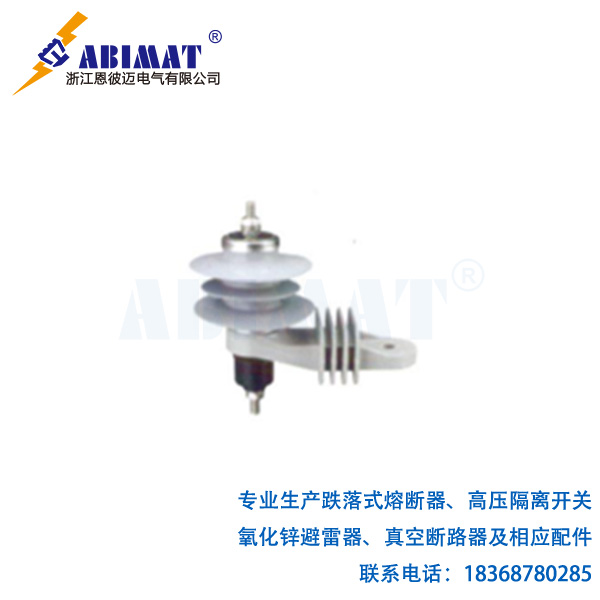

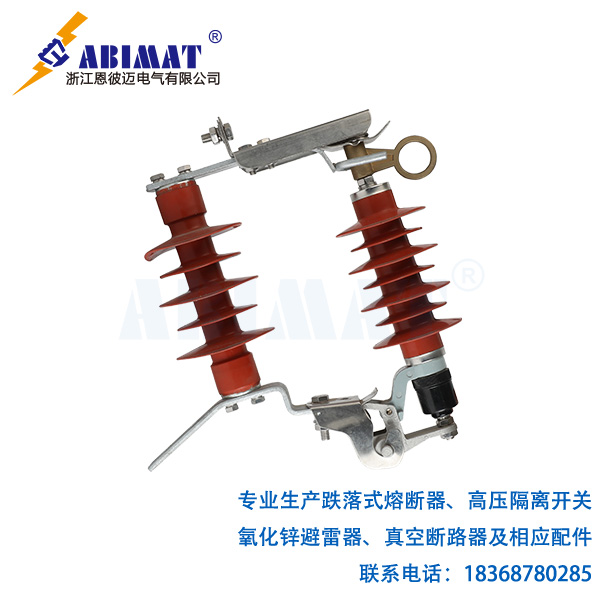

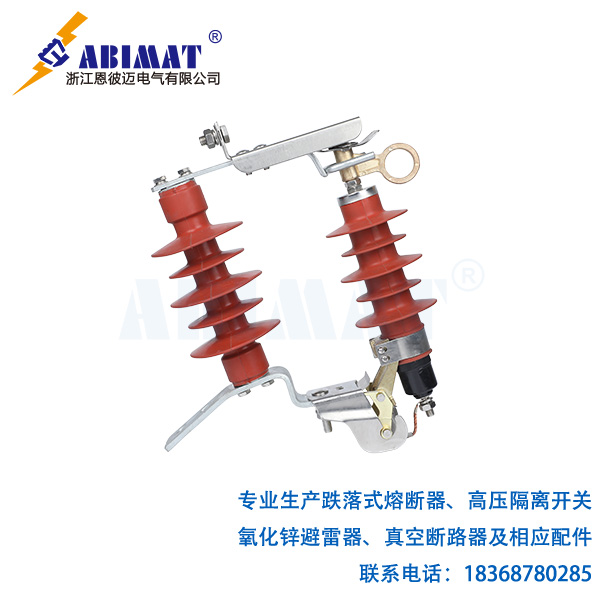

在電力系統里，高壓避雷器是抵御雷電過電壓侵害的關鍵保護設備。它的安裝位置對不對，直接決定了防護效果好不好。我們合理布置避雷器，能有效擋住雷電波的侵襲，保護變電站設備以及線路絕緣。它的安裝要遵循 “就近、關鍵、協同” 的核心原則。
一、核心安裝原則
其一就是就近保護原則，這是最基本的原則。我們要讓避雷器盡量靠近被保護設備，這樣能縮短電氣距離，保證被保護設備承受的過電壓（也就是殘壓）在安全范圍里。
其二是關鍵設備重點防護原則。對于系統里價值最高并且絕緣最脆弱的核心設備，我們必須給它裝直接且可靠的避雷器來保護。
還有泄流通道最短原則。我們要讓避雷器的接地引下線盡量短、盡量直，這樣能減小接地阻抗，保證雷電流能快速泄到大地里。
二、關鍵安裝位置詳解
1. 變電站及發電廠內的安裝位置
這里是避雷器防護最密集、要求最高的區域。
在母線及進出線側，有幾個關鍵點位要注意：
主變壓器出口是最核心的安裝點。我們得讓避雷器緊靠著變壓器裝，通常直接裝在變壓器套管附近或者變壓器旁邊的母線上，目的是保護主變壓器 —— 它價格貴，而且絕緣恢復能力差。
母線分段處也得裝避雷器。如果母線段比較長，或者是不同電壓等級的母線，我們要在分段處裝避雷器，這樣能保護這段母線上的所有設備，像斷路器、隔離開關、電壓互感器以及電流互感器這些。
每條架空出線的斷路器靠近線路那一側，要裝線路型避雷器。它的作用是擋住從線路侵入的雷電波，算是變電站的第一道防線。
特定設備也需要專門保護：
高壓電抗器旁邊要裝避雷器。像并聯電抗器這類大電感設備，在斷開的時候容易產生操作過電壓，我們得專門裝避雷器來保護它。
GIS（氣體絕緣組合電器）管道入口處必須裝避雷器。如果是混合變電站，也就是架空線接入 GIS 的情況，我們要在線路入口處裝避雷器，防止過電壓波傳到 GIS 的全封閉管道里。
2. 輸電線路上的安裝位置
線路型避雷器主要用來降低雷擊跳閘率，提高供電可靠性，安裝位置要針對性選擇：
線路易擊段的桿塔要裝避雷器。我們會參考雷電定位系統的數據以及實際運行經驗，在土壤電阻率高、地形突出的地方 —— 像山頂、丘陵這些地方，還有曾經多次遭雷擊的桿塔上安裝。
絕緣薄弱點的桿塔需要裝避雷器。拿重要交叉跨越的桿塔來說，像跨越高鐵、高速公路以及重要輸電通道的桿塔，還有和絕緣水平低的老舊線路連接區段的桿塔，都要裝避雷器來保護。
同塔多回線路的桿塔可以裝避雷器。為了減少雷擊時多回線路同時跳閘的情況，我們可以在其中一回或者幾回線路的桿塔上裝避雷器，實現差異化保護。
特高壓或者超長線路，要做長線路分段保護。我們可以在線路中間的某基或者幾基桿塔上裝避雷器，這樣能分段擋住過電壓的傳播。
三、安裝位置的技術要求
關于電氣距離，避雷器與被保護設備之間的母線或者連接線，我們要讓它的長度盡量短，并且得符合設計規程的要求。
接地連接有嚴格要求。對于避雷器的接地端，我們必須用獨立、又短又粗的引下線，把它和主地網可靠連接起來。接地電阻值也得滿足規程要求，這樣才能保證雷電流順暢泄走。
安裝方位與支撐也得達標。我們要把避雷器垂直安裝，并且排列整齊。支撐避雷器的構架以及安裝基礎，必須有足夠的機械強度，能承受避雷器本身的重量，還有短路時產生的電動力。
監測器安裝也不能少。我們要在避雷器的接地引下線里串接放電計數器或者在線監測儀，這樣一來，運行人員巡視檢查時會更方便，既能記錄避雷器的動作次數，還能監測它的絕緣狀態。
總結
恩彼邁高壓避雷器的安裝位置選擇，是需要精密設計的系統工程。我們的核心布局思路很明確：在變電站內部，要緊靠著關鍵設備布置，搭建起縱深防御體系；在輸電線路上，要針對性地裝在雷害風險點，形成內外協同的綜合防護網絡。正確的安裝位置，再配合合格的接地與絕緣配合，是保障電力系統安全穩定運行必不可少的環節。
