?一、核心功能與設計標準
絕緣罩是高壓隔離開關的關鍵防護組件，需滿足以下標準要求：
?GB/T 110222020：工頻耐壓≥1.2倍系統電壓（如110kV系統需耐受230kV/1min）
?DL/T 15322016：雷電沖擊耐壓≥550kV（110kV等級）
?防污閃性能：爬電比距≥31mm/kV（IV級污區）
?
?二、材料性能對比
| 材料類型 | 體積電阻率(Ω·cm) | 憎水性(HC級) | 壽命(年) | 適用場景 |
|---|---|---|---|---|
| 硅橡膠 | >1×101? | HC1-HC2 | 20~25 | 重污穢/高濕度區域 |
| EPDM橡膠 | >1×101? | HC3-HC4 | 15~18 | 常規氣候區 |
| 環氧樹脂 | >1×1013 | - | 10~12 | GIS筒體內部 |
關鍵參數：
撕裂強度≥12kN/m（硅橡膠）
耐漏電起痕≥TMA4.5級（IEC 60587）
憎水性喪失時間＞1000h（GB/T 24622.2）
三、結構設計要點
1. 電氣結構
均壓設計：端部場強≤2.5kV/cm（FEA電場仿真）
雨裙傾角：15°~20°（防積水設計）
傘間距：≥70mm（防冰橋閃絡）
2. 機械結構
抗震性能：通過8度地震烈度試驗（GB/T 13540）
密封等級：IP68（水下1m/72h不滲漏）
安裝方式：卡扣式（軸向承載力≥5kN）

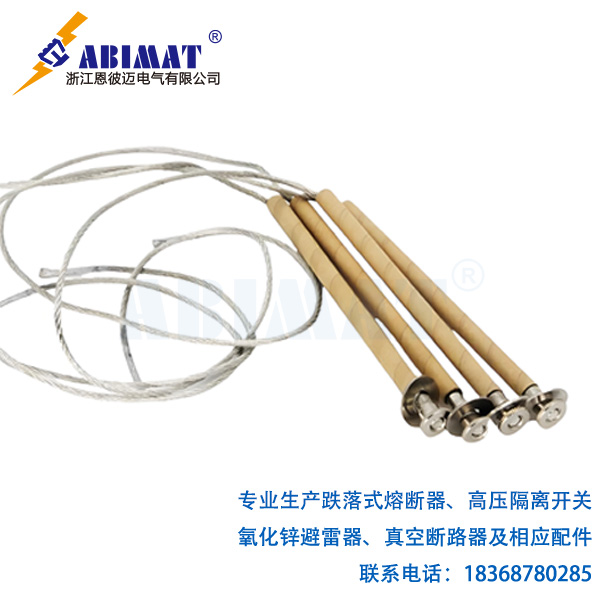

3-恩彼邁.jpg)
四、特殊工況應用
| 工況 | 技術措施 | 性能驗證標準 |
|---|---|---|
| 高海拔 | 增加傘裙數量（爬距提升30%） | DL/T 2307-2021 |
| 覆冰 | 大直徑傘裙（Φ≥400mm） | 冰閃電壓提升至1.8U? |
| 強紫外線 | 添加炭黑（抗老化性能提升50%） | 3000h氙燈老化試驗 |
| 化學腐蝕 | 耐酸層厚度≥3mm | 耐硝酸試驗（48h無龜裂） |
?
五、現場安裝規范（DL/T 1231-2018）
- 表面處理 ?
????酒精清潔接觸面（殘留≤0.1mg/cm2） ?
????涂覆硅脂（厚度0.1~0.3mm） ?
- 安裝力矩 ?
????M16螺栓：80~100N·m ?
????M20螺栓：150~180N·m ?
- 驗收檢測 ?
????絕緣電阻≥5000MΩ（2500V兆歐表） ?
????局部放電≤10pC（1.05U?下）
?六、失效案例與維護
某500kV站絕緣罩閃絡事故： ?
?現象：雨裙積污導致爬電比距僅25mm/kV（低于31mm/kV標準） ?
?后果：濕閃電壓降至320kV（低于550kV要求）引發跳閘 ?
?糾正措施：更換為加強型硅橡膠罩（爬距提升至35mm/kV） ?
?
維護周期： ?
?常規區域：3年清洗+憎水性檢測 ?
?重污區：1年紅外測溫（溫差＞2K需更換） ?
結語：
恩彼邁高壓隔離開關絕緣罩是保障設備安全運行的第二道防線，需滿足： ?
- 電氣性能：爬電比距≥31mm/kV、雷電耐壓≥550kV（110kV級） ?
- 材料選型：硅橡膠優先（HC1級憎水性+25年壽命） ?
- 特殊設計：高海拔增爬30%、覆冰工況用Φ400mm大傘裙 ?
執行 “安裝前表面處理→規范力矩緊固→年度憎水性檢測” 管理流程，可降低污閃風險90%以上。智能型絕緣罩（集成溫濕度/泄漏電流傳感器）正成為狀態監測新方向。

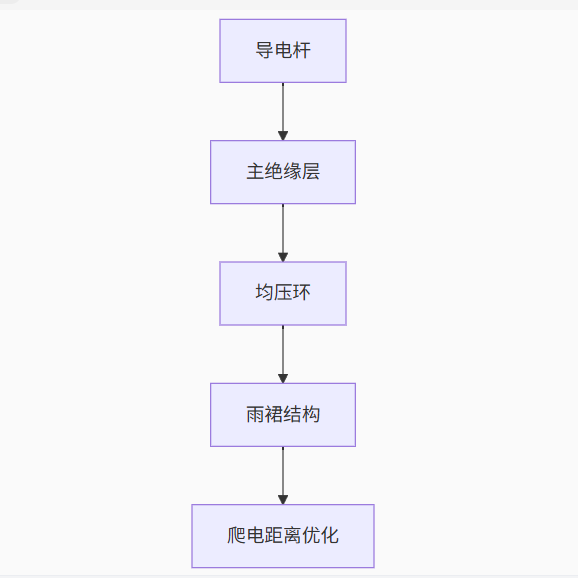

4-恩彼邁.jpg)
