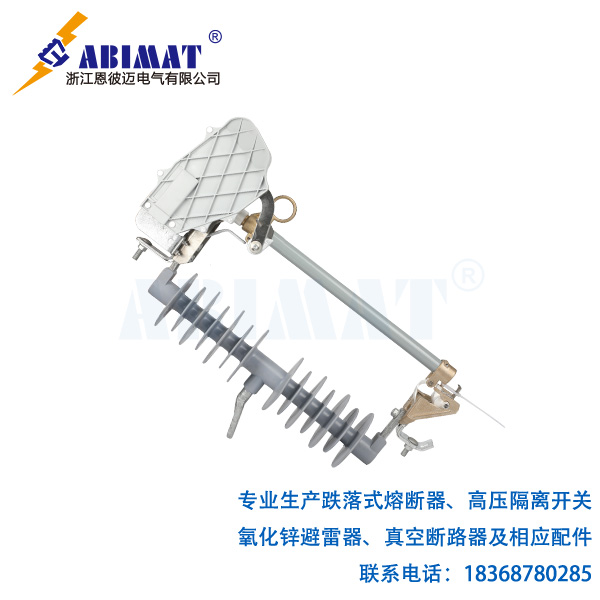

在10kV配電系統里，跌落式熔斷器是相當關鍵的保護電器。它常被用在配電變壓器、架空線路及電容器上，專門應對過載與短路問題。這種設備的核心設計很巧妙——熔絲熔斷后，熔管會自動跌落，形成一眼就能看清的斷開點，既能起到保護作用，又能實現隔離功能。接下來，我們就深入拆解它的內部結構，看看各部分是如何配合工作的。
一、總體結構與功能定位
一臺完整的跌落式熔斷器，本質上由兩大模塊組成，分別是固定支撐模塊與核心動作模塊。
固定支撐模塊的核心是瓷絕緣體，部分產品會用復合絕緣支柱替代，再加上安裝支架。它們的作用很明確，一方面要實現對地電氣絕緣，另一方面要提供穩固的機械支撐。
核心動作模塊則負責通流、保護及分?jǐn)噙@些關鍵任務，包含了熔管總成、緊鎖機構以及上下觸頭系統，這些都是實現核心功能的關鍵部件。
二、核心部件詳解
熔管總成可以說是熔斷器的“心臟”，整個設備的核心功能都依賴它實現。它的外層管體，通常用環氧玻璃布管或者酚醛紙管制成，這類材料的機械強度都比較高。管體內部會緊密襯一層消弧管，產氣材料是它的主要成分，就紅鋼紙、桑皮來說，都是常用的原料。當電弧灼燒消弧管時，它會產生大量氣體，這些氣體正是滅弧的關鍵。熔絲（也叫熔體）裝在消弧管里面，下端固定好，上端則要拉緊，通過熔管上端的活動關節（像壓板這類結構）形成一個穩定的拉緊力系。
觸頭與緊鎖機構，是保證電流穩定通過并且實現準確脫扣的核心。上靜觸頭大多設計成“鴨嘴”狀的彈片結構，合閘時，熔管的上動觸頭被推進“鴨嘴”里，彈片的彈力會把它牢牢扣住。維持這種鎖定狀態的力量，其實就來自熔絲本身的張力。熔絲拉緊后，熔管的活動關節會被鎖死，這樣熔管就能穩固地保持在合閘通路狀態。下觸頭的作用相對單一，主要是支撐熔管，并且作為熔管轉動的軸。
跌落機構和觸頭系統是一體化設計的。當熔絲熔斷，維持鎖定的力量消失后，熔管上端的活動關節就會解鎖，“鴨嘴”狀靜觸頭會把熔管上動觸頭彈出來。之后，熔管會因為自身重力，繞著下觸頭這個軸快速向下翻轉跌落，形成足夠大的空氣絕緣間隙。我們安裝的時候，會讓熔管軸線和垂直方向保持15°到30°的傾斜角，這么做就是為了確保熔管脫扣后，能靠重力穩穩當當?shù)氐聛?，不會出現卡滯情況。
三、工作原理與過程
熔斷器的保護過程，是電氣反應與機械動作的精準配合，每一步都環環相扣。
正常運行時，電流會順著上靜觸頭流入，經過熔管上動觸頭、熔絲、下動觸頭，最后從下靜觸頭流出。這時候熔絲處于拉緊狀態，熔管也被牢牢鎖定在合閘位置，保證電路通暢。
當線路出現嚴重過載或者短路故障，故障電流會讓熔絲在短時間內熔斷。熔斷瞬間會產生電弧，高溫電弧會讓消弧管內壁劇烈分解，瞬間產生大量高壓氣體。這些氣體從熔管下端或者專門設置的噴口高速噴出，形成強烈的縱向吹弧效果，等到電流過零點的時候，就能快速把電弧熄滅。
電弧熄滅的同時，熔絲對活動關節的拉緊力也沒了，上動觸頭就會從“鴨嘴”里脫出來。這時候，熔管會受到上下彈性觸頭的推力，再加上自身重力，繞著下觸頭軸快速翻轉跌落。這種明顯的位置變化，能直觀告訴我們故障發生了，同時也形成了物理隔離斷點，避免危險擴大。
四、安裝與運行要點
要讓恩彼邁熔斷器的保護功能穩定發揮，安裝與維護必須嚴格按規范來。裝熔絲的時候，我們要把它適度拉緊，通常要承受約24.5N的拉力。拉得太松，觸頭容易發熱；拉得太緊，又可能損傷熔絲。
合閘之后，得檢查熔管上動觸頭被“鴨嘴”扣合的長度，這個長度不能小于觸頭總長的三分之二，這樣才能保證接觸壓力足夠，并且不會自行脫扣。
運行過程中，一定要用標準規格的熔絲，絕對不能用銅、鋁等導線替代。要是這么做了，熔斷器就完全失去保護作用，容易引發更大故障。
跌落式熔斷器的機械結構設計得很精巧，把電路保護、電弧熄滅以及故障指示的功能整合到了一起。內部各個部件相互配合，任何一個部件出現缺陷，或者安裝的時候不夠規范，都會影響它的保護可靠性。
