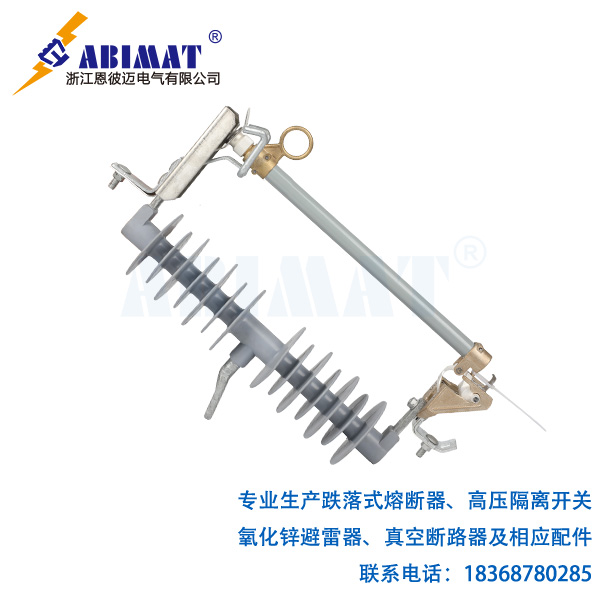

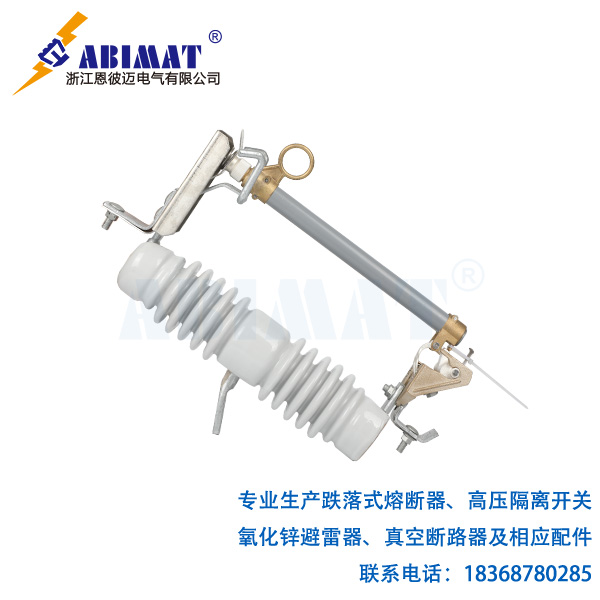

跌落式熔斷器結構簡單、經濟適用,是高壓配電線路里常用的保護電器,也是控制電器。它廣泛用在 10kV 配電線路、配電變壓器的停電與送電操作中,還能起到過載、短路保護作用。它的操作看著簡單,卻涉及高壓帶電作業,我們必須嚴格遵守安全規程和操作步驟,才能保障人身、設備以及電網的安全。
一、操作前準備工作
“安全第一,預防為主”,做好準備工作是安全操作的前提。
履行工作票制度是首要環節。所有操作都得基于已簽發且有效的 “配電第一種工作票” 或 “停電操作票”,嚴禁無票操作。操作負責人要向全體工作成員宣讀工作票,說清楚工作任務、停電范圍、安全措施以及危險點。
人員要求與分工也得明確。我們操作人員得持有對應電壓等級的高壓電工特種作業操作證,并且得經過跌落式熔斷器操作的專業培訓,熟悉設備以及操作流程。操作時至少要兩人配合,一人負責操作,一人擔任監護。監護人得是經驗更豐富的人員,對操作全過程進行監督和指導。
個人安全防護用品(PPE)的檢查不能少。我們操作人員得穿戴合格的絕緣手套、絕緣靴(或者絕緣鞋)、長袖純棉工作服,并且要戴安全帽。檢查時要確認所有防護用品都在有效試驗周期內,沒有破損、受潮以及臟污的情況。
工器具檢查也得做到位。我們要使用電壓等級相符且合格的絕緣操作棒(拉閘桿)。檢查操作棒的連接部件牢不牢固,有效絕緣長度是否滿足要求(10kV 系統通常不小于 0.7 米),表面是否清潔、干燥且沒有裂紋。
現場檢查與核對同樣重要。我們要核對線路名稱、桿塔編號、熔斷器編號,確認馬上要操作的設備沒錯,避免誤登桿塔、誤操作。觀察現場環境,天氣得良好,沒有雷、雨、雪、霧以及大風(5 級以上禁止操作)。還要檢查熔斷器整體及安裝架構是否完好,沒有嚴重銹蝕、松動或者損壞的跡象。
二、停電操作步驟(分閘操作)
停電操作的核心原則是:先操作中間相,再操作兩邊相。這么做是為了有效抑制操作過電壓,并且防止因為風力等因素導致相間電弧短路。
站位與姿勢要選對。我們操作人員得選合適且穩固的站立位置,和熔斷器保持安全距離,身體重心要穩。監護人要站在操作人的側后方,能清晰看到操作人的動作和熔斷器狀態,并且時刻提醒安全。
分斷中間相(B 相)時,我們用絕緣操作棒,把它的拉鉤平穩、準確地套進中間相熔斷器上鴨嘴(觸頭)的操作環里。動作要領要記住:剛開始要向斜上方(和垂直方向約呈 30° 角)適度用力,克服靜觸頭的夾緊力。等鴨嘴有松動跡象后,順勢、迅速且果斷地向下拉,讓熔管在自身重力和彈簧作用下快速跌落。操作后要目視檢查,確認中間相熔管已可靠跌落到豎直向下的斷開位置。
分斷邊相(A 相或 C 相)時,按同樣的方法,操作任一靠近配電變壓器側的邊相(像 A 相)。操作后也要確認該相熔管已可靠跌落。
最后分斷另一邊相(C 相或 A 相),操作剩余的另一邊相。全部操作完后,確認三相熔管都已可靠跌落。
三、操作后安全措施
操作結束不代表工作完成,我們必須做好后續安全措施。
驗電與掛接地線是關鍵步驟。在已經斷開的熔斷器負荷側 —— 就變壓器高壓樁頭來說 —— 我們用合格且同電壓等級的驗電器逐相驗電,確認已經沒有電壓。驗明無電后,要馬上在停電范圍內可能來電的各側(包括熔斷器負荷側)裝設接地線。裝的時候要先接接地端,再接導體端。
懸掛標示牌也不能忘。我們要在操作機構、開關柜門、工作地點等醒目位置懸掛 “禁止合閘,線路有人工作!”“在此工作!” 等標示牌。
許可工作環節,完成所有安全措施后,操作負責人才能向工作負責人正式許可工作,工作班方可開始檢修或者施工。
四、關鍵注意事項與禁忌
這里要強調嚴禁帶負荷操作 —— 恩彼邁跌落式熔斷器沒有切斷負荷電流的滅弧能力,我們必須在變壓器低壓側負荷全部斷開(也就是空載)的情況下操作。
操作順序不能顛倒:停電時先中間后兩邊;送電時則相反,先兩邊后中間(先合兩邊相,最后合中間相)。送電時先合兩邊相,能讓負載電流流經變壓器兩相繞組,構成回路,產生一定的磁勢,有助于抑制合閘涌流。
操作力度與速度要合適:操作時別用蠻力硬拉或者猛撞。力度不夠可能讓觸頭間產生電弧,燒損設備;力度過猛可能損壞操作機構或者熔管,操作要做到 “穩、準、快”。
遇到異常情況要正確處理:操作中如果出現熔管未跌落、只跌落一部分或者操作困難的情況,要立即停止操作,分析原因,不能強行操作。常見原因包括安裝角度不當、熔管尺寸不符、觸頭彈簧壓力異常或者轉軸卡澀等。
使用絕緣棒有講究:操作時,手不能超過絕緣棒上的護環,必須保持足夠的安全距離。
