一、聯板孔距的定義與標準要求

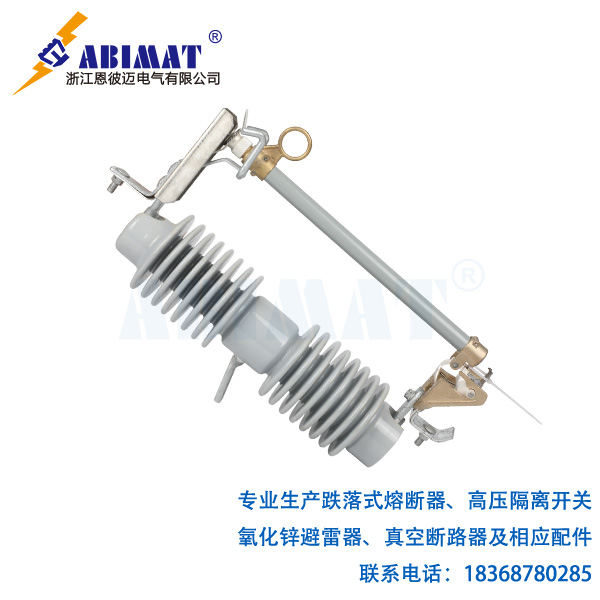

聯板孔距指恩彼邁跌落式熔斷器安裝聯板上相鄰固定孔的軸線間距，該參數直接影響設備的機械穩定性和電氣安全性。根據GB/T 15166.3-2020規定，10kV級跌落式熔斷器的標準孔距為210±1mm（縱向）×140±0.5mm（橫向）?？拙喙羁刂菩铦M足：平行度偏差≤0.3mm/m，同軸度誤差＜0.15mm。特殊工況下（如地震多發區），建議將標準孔距放大5%以增加安裝冗余度。
二、孔距參數的機械性能影響
結構強度方面：孔距過小會導致聯板應力集中，在短路電動力作用下（典型值3000N）可能引發金屬疲勞。通過有限元分析顯示，當孔距從210mm減小至180mm時，聯板最大應力增加42%。
絕緣配合方面：孔距需保證最小空氣凈距≥125mm（IEC 60071標準），在海拔2000米地區應按每升高100米增加1%進行修正。實際工程中，沿海地區需額外考慮鹽霧腐蝕導致的絕緣裕度衰減。
三、安裝配合關鍵參數
與橫擔匹配：標準D型橫擔的安裝孔距為200mm，需配置過渡聯板實現尺寸轉換。過渡聯板厚度應≥8mm，材質推薦Q235B鍍鋅鋼板。
螺栓配合要求：M16螺栓對應的孔徑為17.5+0.2mm，緊固扭矩應控制在80-100N·m范圍。特別注意不同金屬材料（如銅鋁連接）的熱膨脹系數差異，建議采用彈性墊片補償。
四、特殊工況處理
對于大容量熔斷器（額定電流≥100A），需將標準孔距增大至230mm以改善散熱。在重冰區應用時，聯板應設置防冰閃傘裙，此時孔距需相應調整保證傘裙間距≥50mm。對于智能化改造場景，加裝無線監測模塊時需預留傳感器安裝空間，通常要求孔距增加30-40mm。
