恩彼邁跌落式熔斷器作為一種常用的短路保護開關，在 10kV 配電線路分支線或配電變壓器一次側發揮著關鍵作用，具有經濟、操作方便、適應戶外環境強等特點。了解其結構組成，有助于更好地運用和維護這一設備。

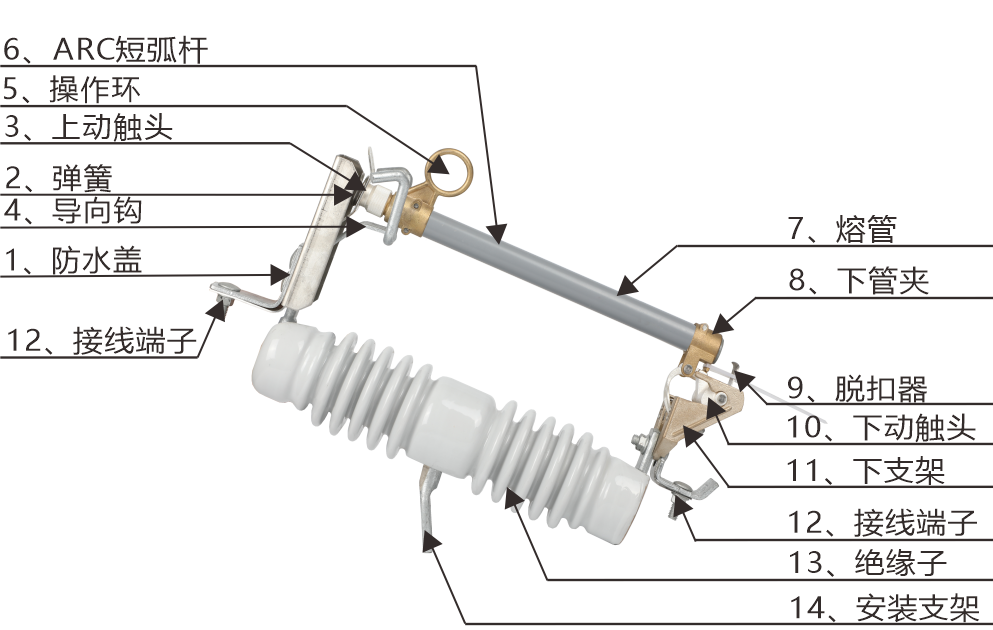

從整體架構來看，跌落式熔斷器主要由絕緣支座、動靜觸頭、熔絲管三大部分構成。
絕緣支座，如同它的名字一樣，起著至關重要的絕緣作用。它將熔斷器的導電部分與接地部分有效隔離，確保在高壓環境下，電流能夠按照既定路徑流通，避免發生漏電、短路等危險情況，為電力系統的安全穩定運行提供了基礎保障。
動靜觸頭則負責電路的連接與斷開。靜觸頭穩穩地安裝在絕緣支座的兩端，如同堅固的基石。而動觸頭，通常與熔絲管緊密相連。在正常工作狀態下，動觸頭與靜觸頭可靠接觸，電流得以順暢通過，保障電力傳輸。當故障發生時，動觸頭會迅速動作，與靜觸頭分離，切斷電路，防止故障范圍擴大。
熔絲管堪稱跌落式熔斷器的核心部件。它一般由內外兩層組成，內層為消弧管，多采用鋼紙管等材料。在電弧產生時，消弧管會在高溫作用下分解出大量氣體，這些氣體在管內形成高壓，強烈縱吹電弧，使其迅速拉長并熄滅，有效抑制了電弧對設備的損害。外層則是酚醛紙管或環氧玻璃纖維布管，主要起到機械保護和絕緣作用，增強熔絲管的整體強度，使其能夠承受各種戶外環境因素的考驗。
熔絲管內，熔絲無疑是重中之重。熔絲選用特殊的金屬材料，如銅銀合金等，這些材料具備熔點高、機械強度一定的特性。正常運行時，熔絲保持完整，確保電流穩定通過。一旦電路中出現過載或短路，電流急劇增大，熔絲會因過熱迅速熔斷，從而切斷電路，保護設備和線路安全。在熔管的上端，還設有一個釋放壓力帽，帽中放置著低熔點熔片。當開斷大電流時，上端帽的薄熔片迅速融化，實現雙端排氣，高效降低管內壓力；而開斷小電流時，薄熔片不動作，僅形成單端排氣，這種巧妙設計大大提升了熔斷器應對不同電流故障的能力。
跌落式熔斷器憑借各部件的協同運作，在電力系統中承擔著短路保護、過載保護以及隔離電路等重要職責，是保障電力系統安全穩定運行的堅實防線。
?
