10kV跌落式熔斷器作為中壓配電系統的關鍵保護裝置，其型號參數的合理選型直接關系到電網運行的可靠性與安全性。本文參照 GB/T 15166、DL/T 640 等行業標準，結合實際工程經驗，深入分析恩彼邁主流型號的技術參數。

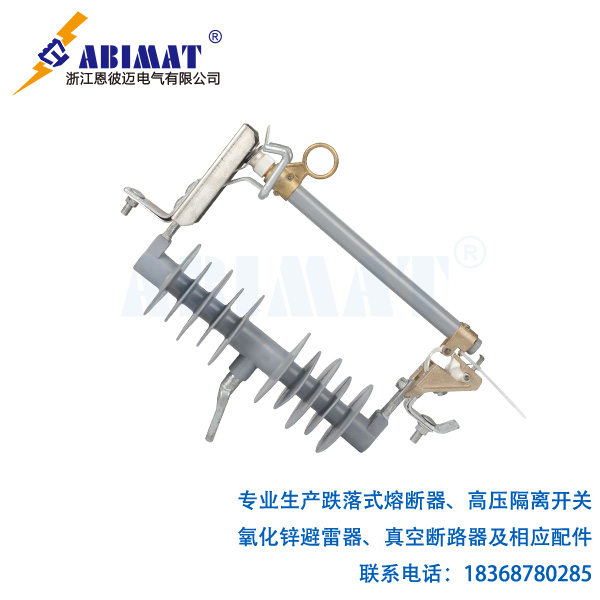

合型跌落式熔斷器-1.jpg)
一、典型型號分類及特性
現行主流型號主要包括RW11、RW12、PRWG2三大系列，其技術參數呈現差異化特征：
RW11系列（傳統型）
額定電壓12kV，額定電流覆蓋50A-200A，極限開斷能力16kA（符合IEC 60282-1標準），熔管采用環氧玻璃布壓制工藝，機械壽命達2000次以上，適用于常規配電線路保護，典型代表型號RW11-12/100。
RW12系列（防風型）
在RW11基礎上強化結構設計，防風等級提升至10級（可抵御35m/s風速），額定電流擴展至250A，配置雙層滅弧室使燃弧時間縮短至8ms以內，特別適用于沿海、山區等強風環境，型號標注如RW12-12F/150。
PRWG2系列（智能型）
集成電子式監測單元，支持額定電流0.5-5kA寬范圍調節，配備無線通訊模塊，可實時上傳熔斷狀態及故障電流波形，其開斷能力提升至20kA，型號示例PRWG2-12Z/200Q。
二、核心參數技術規范
額定電壓
標準值為12kV（最高工作電壓），工頻耐壓42kV/1min，雷電沖擊耐壓75kV（峰值），特殊型號如高原型需增加20%絕緣裕度，海拔校正系數按GB/T 16935.1執行。
額定電流參數
包含熔斷件額定電流（6.3A-200A）與底座持續載流能力（100A-250A）兩個層級。熔體采用銀銅復合材料，具有±5%的電流精度，時間-電流特性滿足ANSI C37.42 Class T曲線。
開斷參數
額定短路開斷電流16-20kA（對稱有效值），瞬態恢復電壓峰值28kV/μs，新型滅弧室設計使其在COSφ≤0.3條件下仍能可靠分?jǐn)?，全開斷時間≤15ms。
機械參數
熔管沖擊強度≥5J，彈性觸頭接觸壓力80-120N，分合閘操作扭矩≤200N·m。導電部件采用T2銅鍍銀工藝，接觸電阻≤80μΩ。
三、環境適應性參數
溫度特性
標準運行溫度-40℃～+60℃，高寒型號（標注"H"）可達-60℃。溫升試驗要求：在1.1倍額定電流下，導電部位溫升≤55K。
防污等級
傘裙結構按爬電比距設計，常規型≥31mm/kV（III級污穢），防污型≥40mm/kV（IV級污穢）。特殊硅橡膠配方使憎水性達HC1級。
抗震性能
通過GB/T 13540規定的0.3g地震加速度試驗，設備固有頻率避開2.5-9Hz地震敏感頻段。
四、選型技術要點
額定電流匹配
變壓器保護按1.5-2倍額定電流選擇，線路保護取最大負荷電流的1.3倍。例如315kVA配變應選50A熔斷件。
開斷能力驗證
需校核安裝點最大預期短路電流，變壓器二次側短路時折算到高壓側的故障電流不應超過熔斷器額定開斷容量。
環境適配原則
沿海地區選擇鹽霧試驗達GB/T 10125標準的C5-M級防腐型號；重污穢區域應選爬電距離≥450mm的防污型產品。
五、特殊功能型號
帶負荷操作型（標注"K"）
允許分合1.5倍額定電流，采用旋轉式滅弧結構，配備產氣材料與磁吹裝置復合滅弧系統。
故障指示型（標注"ZS"）
內置雙位置翻牌指示器，紅色標識顯示熔斷狀態，動作精度誤差≤10ms。
防鳥害型（標注"N"）
采用V型絕緣子布置結構，防護半徑達800mm，有效防止鳥類活動引發的相間短路。
六、結語
10kV跌落式熔斷器的參數選型需綜合考慮電氣特性、機械性能和環境條件的多維匹配，隨著新型號不斷演進，參數體系呈現智能化、模塊化發展趨勢，工程實踐中應嚴格參照GB/T 11022、DL/T 593等標準規范實施參數校核，確保設備選型滿足電網安全經濟運行要求。
