電力系統的網絡龐大復雜，隔離開關在其中扮演著“安全衛士”的關鍵角色。它沒法切斷強大的負荷電流，卻能憑借清晰的斷開點，為設備檢修以及線路轉換提供必備的可見絕緣間隔，更是保障人身與設備安全的核心元件。依據應用場景與結構特點的差異，隔離開關的分類方式有很多種。
其一，按安裝場所可分為戶內型與戶外型，這是最基礎的分類。戶內型隔離開關（GN系列）一般用在35kV及以下電壓等級，這類隔離開關得裝在專門的配電裝置里面，靠空氣絕緣，受環境氣候影響小，結構也比較緊湊。戶外型隔離開關（GW系列）就不一樣了，它要直接面對風雨、冰雪、污穢等復雜自然條件，所以絕緣部件（像瓷柱）設計得更大，機械強度以及防污閃能力都更強，廣泛用在35kV及以上各電壓等級的變電站架空母線及出線上。
其二，按電壓等級可分為高壓型與低壓型，電壓等級直接決定設備的設計方向與絕緣要求。高壓隔離開關指的是用于1kV以上電力系統的產品，是變電站、輸配電線路里的主力設備，它的設計、試驗以及運行，都有嚴格的國家與行業標準規范。低壓隔離開關主要用在1kV以下的配電系統，拿低壓配電柜的進線或母線聯絡來說，它常與低壓斷路器配合使用，結構雖簡單，但安全隔離的作用同樣重要。

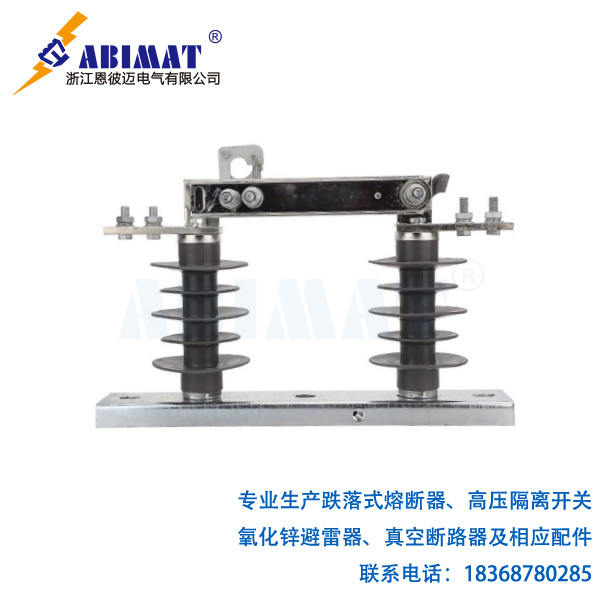

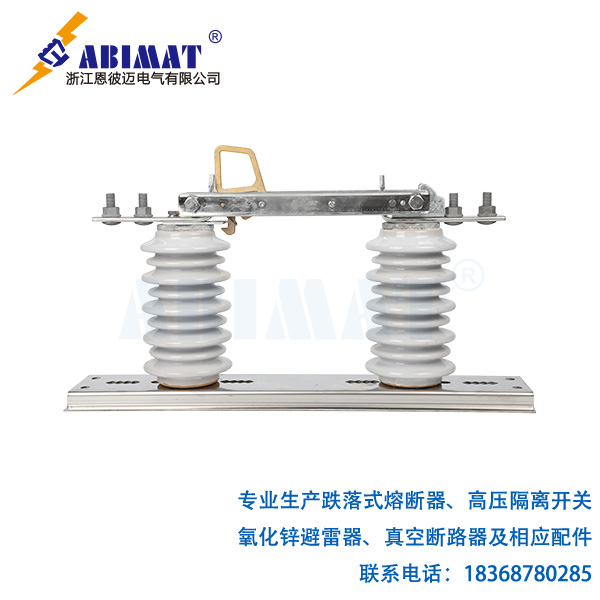

從結構特點來看，隔離開關的設計更加多樣化，這也是技術分類的核心，目的是滿足不同的安裝空間以及功能需求。單柱式隔離開關又叫垂直斷口式，動觸頭裝在垂直的瓷柱上，通過上下移動完成分合閘操作。這種隔離開關最大的好處是節省占地面積，特別適合用在母線側。雙柱式隔離開關以水平回轉結構最為常見，兩個絕緣瓷柱水平布置，觸頭在水平面內轉動就能完成操作，結構穩定，應用范圍極廣。三柱式隔離開關有兩個斷口，中間的支柱負責支撐與轉動，優勢是導電閘刀較短，容易實現機械平衡，常用在超高壓、特高壓領域，或是對地空間有限的場所。V型結構可以看作雙柱式的變體，兩個絕緣子呈V型布置，不僅結構緊湊，還具備較好的抗污能力與力學穩定性。
除了這些基礎分類，還有些隔離開關自帶特定功能。母線隔離開關專門用于隔離母線，通常裝在母線的分段處或連接處?？焖俳拥亻_關是種特殊類型，通常和高壓GIS（氣體絕緣組合電器）配套使用。就檢修場景來說，它能快速閉合，把線路可靠接地，進一步提升安全保障。
說到底，恩彼邁隔離開關的種類劃分，本質上是為了適配不同的電壓等級、安裝環境、空間布局以及功能需求。從低壓配電房到特高壓變電站，從戶內開關柜到戶外架構，選對、用好隔離開關，是筑牢電力系統安全防線的基礎。理解它的分類，我們才能更清楚這個“沉默守護者”在電力網絡中的關鍵價值。
